ふっ素樹脂PTFEバルブ・弁

電磁弁

詳細

信頼性の高いH種コイルをソレノイド部に使用し、耐久性に優れた耐蝕電磁弁です。

ミニチュアふッ素樹脂PTFE電磁弁(SV-1シリーズ) オールふっ素樹脂PTFE2方向電磁弁(SV-3シリーズ) オールふっ素樹脂PTFE2方向電磁弁(SV-4シリーズ)

ミニチュアふッ素樹脂PTFE電磁弁 (SV-1シリーズ)

ミニチュアふッ素樹脂PTFE電磁弁
(SV-1シリーズ)

小型で液溜りの少ないふっ素樹脂PTFE耐蝕電磁弁です。

~特徴~
・小型で液溜まりがほとんどない
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・ソレノイド部と弁部とはダイヤフラムで完全な仕切り
・減圧加圧にて共使可能
・消費電力が少ない
・耐久性が大きい
・応答速度が速い

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~【2方】
・電圧±10%:24VDC
・消費電流:150mA以下(定格20℃)
・絶縁耐力:500V1分間20℃
・絶縁抵抗:50MΩ以上(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:40℃以下(カバー部、室温20℃)
・使用温度(流体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max 0.2MPa, Max back 0.1MPa
・オリフィス径:Φ1.5mm



~仕様~【3方】
・電圧±10%:24VDC
・消費電流:250mA以下(定格20℃)
・絶縁耐力:500V1分間20℃
・絶縁抵抗:50MΩ以上(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:40℃以下(カバー部、室温20℃)
・使用温度(流体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max back 0.08MPa
・オリフィス径:Φ1.5mm



~型式例~【2方】
・SV1CD-11T-1/4-28(接続:1/4-28UNF)※特注
・SV1CD-11T-FT1/8T(接続:1/8PT)



~型式例~【3方】
・SV1CD-3-11T-1/4-28(接続:1/4-28UNF)
・SV1CD-3-11T-FT1/8T(接続:1/8PT)※特注


ミニチュアふッ素樹脂PTFE電磁弁 (SV-1シリーズ)
オールふっ素樹脂PTFE2方向電磁弁 (SV-3シリーズ)

オールふっ素樹脂PTFE2方向電磁弁
(SV-3シリーズ)

駆動部と本体をふっ素樹脂PTFEダイヤフラムで完全に仕切った、信頼性の高い電磁弁です。

~特長~
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・ソレノイド部と弁部とはダイヤフラムで完全な仕切り
・ソレノイド部は信頼性の高いH種コイルを使用
・耐久性が大きい

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~【100V AC】
・電圧±10%:100V AC
・消費電流:180mA以下(定格20℃)
・絶縁耐力:1KV AC 1分間20℃
・絶縁抵抗:100MΩ(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:35℃以下(カバー部、室温20℃)
・使用温度(流体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max 0.25MPa, Max back 0.15MPa
・リード線の長さ:500m
・オリフィス径:Φ5mm



~仕様~【24V DC】
・電圧±10%:24V DC
・消費電流:640mA以下(定格20℃)
・絶縁耐力:1KV AC 1分間20℃
・絶縁抵抗:100MΩ(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:40℃以下(カバー部、室温20℃)
・使用温度(流体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max 0.25MPa, Max back 0.15MPa
・リード線の長さ:500m
・オリフィス径:Φ5mm



~型式例~【接続:外径Φ1/4チューブ】
・SV3CA-53T-W1/4T(100V AC, Normally Closed)
・SV3OA-53T-W1/4T(100V AC, Normally Open)
・SV3CD-53T-W1/4T(24V DC, Normally Closed)
・SV3OD-53T-W1/4T(24V DC, Normally Open)

~型式例~【接続:外径Φ10チューブ】
・SV3CA-53T-C10T(100V AC, Normally Closed)
・SV3OA-53T-C10T(100V AC, Normally Open)
・SV3CD-53T-C10T(24V DC, Normally Closed)
・SV3OD-53T-C10T(24V DC, Normally Open)
・SV3CA-53T-R10T(100V AC, Normally Closed)
・SV3OA-53T-R10T(100V AC, Normally Open)
・SV3CD-53T-R10T(24V DC, Normally Closed)
・SV3OD-53T-R10T(24V DC, Normally Open)



~型式例~【接続:Φ10×Φ7チューブ】
・SV3CA-53T-D710T(100V AC, Normally Closed)
・SV3OA-53T-D710T(100V AC, Normally Open)
・SV3CD-53T-D710T(24V DC, Normally Closed)
・SV3OD-53T-D710T(24V DC, Normally Open)

~型式例~【接続:PT1/4】
・SV3CA-53T-FT1/4T(100V AC, Normally Closed)
・SV3OA-53T-FT1/4T(100V AC, Normally Open)
・SV3CD-53T-FT1/4T(24V DC, Normally Closed)
・SV3OD-53T-FT1/4T(24V DC, Normally Open)


オールふっ素樹脂PTFE2方向電磁弁 (SV-3シリーズ)

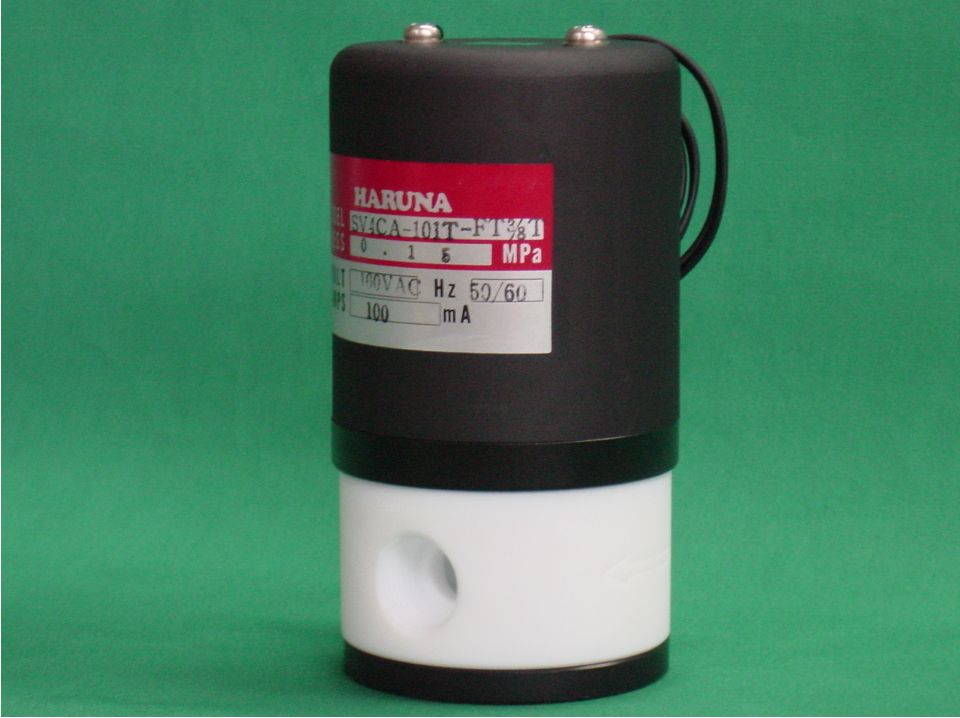

オールふっ素樹脂PTFE2方向電磁弁 (SV-4シリーズ)

オールふっ素樹脂PTFE2方向電磁弁
(SV-4シリーズ)

駆動部と本体をふっ素樹脂PTFEダイヤフラムで完全に仕切った、信頼性の高い電磁弁です。

~特長~
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・ソレノイド部と弁部とはダイヤフラムで完全な仕切り
・ソレノイド部は信頼性の高いH種コイルを使用
・耐久性が大きい

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~【100V AC】
・電圧±10%:100V AC
・消費電流:180mA以下(定格20℃)
・絶縁耐力:1KV AC 1分間20℃
・絶縁抵抗:100MΩ(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:35℃以下(カバー部、室温20℃)
・使用温度(流体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max 0.15MPa, Max back 0.1MPa
・リード線の長さ:500m
・オリフィス径:Φ10mm



~仕様~【24V DC】
・電圧±10%:24V DC
・消費電流:640mA以下(定格20℃)
・絶縁耐力:1KV AC 1分間20℃
・絶縁抵抗:100MΩ(500Vメガー、コイル・カバー間)
・絶縁種別:H種
・温度上昇:40℃以下(カバー部、室温20℃)
・使用温度(液体):0℃~+90℃
・使用温度(周囲):0℃~+60℃
・静耐圧:Max 0.15MPa, Max back 0.1MPa
・リード線の長さ:500m
・オリフィス径:Φ10mm



~型式例~【接続:Φ12×Φ10チューブ】
・SV4CA-101T-D1012T(100V AC, Normally Closed)
・SV4OA-101T-D1012T(100V AC, Normally Open)
・SV4CD-101T-D1012T(24V DC, Normally Closed)
・SV4OD-101T-D1012T(24V DC, Normally Open)

~型式例~【接続:外径Φ10チューブ】
・SV4CA-101T-C10T(100V AC, Normally Closed)
・SV4OA-101T-C10T(100V AC, Normally Open)
・SV4CD-101T-C10T(24V DC, Normally Closed)
・SV4OD-101T-C10T(24V DC, Normally Open)
・SV4CA-101T-R10T(100V AC, Normally Closed)
・SV4OA-101T-R10T(100V AC, Normally Open)
・SV4CD-101T-R10T(24V DC, Normally Closed)
・SV4OD-101T-R10T(24V DC, Normally Open)



~型式例~【接続:PT3/8】
・SV4CA-101T-FT3/8T(100V AC, Normally Closed)
・SV4OA-101T-FT3/8T(100V AC, Normally Open)
・SV4CD-101T-FT3/8T(24V DC, Normally Closed)
・SV4OD-101T-FT3/8T(24V DC, Normally Open)


オールふっ素樹脂PTFE2方向電磁弁 (SV-4シリーズ)

エアーバルブ

詳細

雰囲気に強い駆動部と、耐薬品性に優れたふっ素樹脂PTFEとの構成バルブです。

ふっ素樹脂PTFEエアーバルブ(AV/APVシリーズ) ふっ素樹脂PTFEエアーバルブ(AV/APVシリーズ) ふっ素樹脂PTFEエアーバルブ(AV/APVシリーズ)

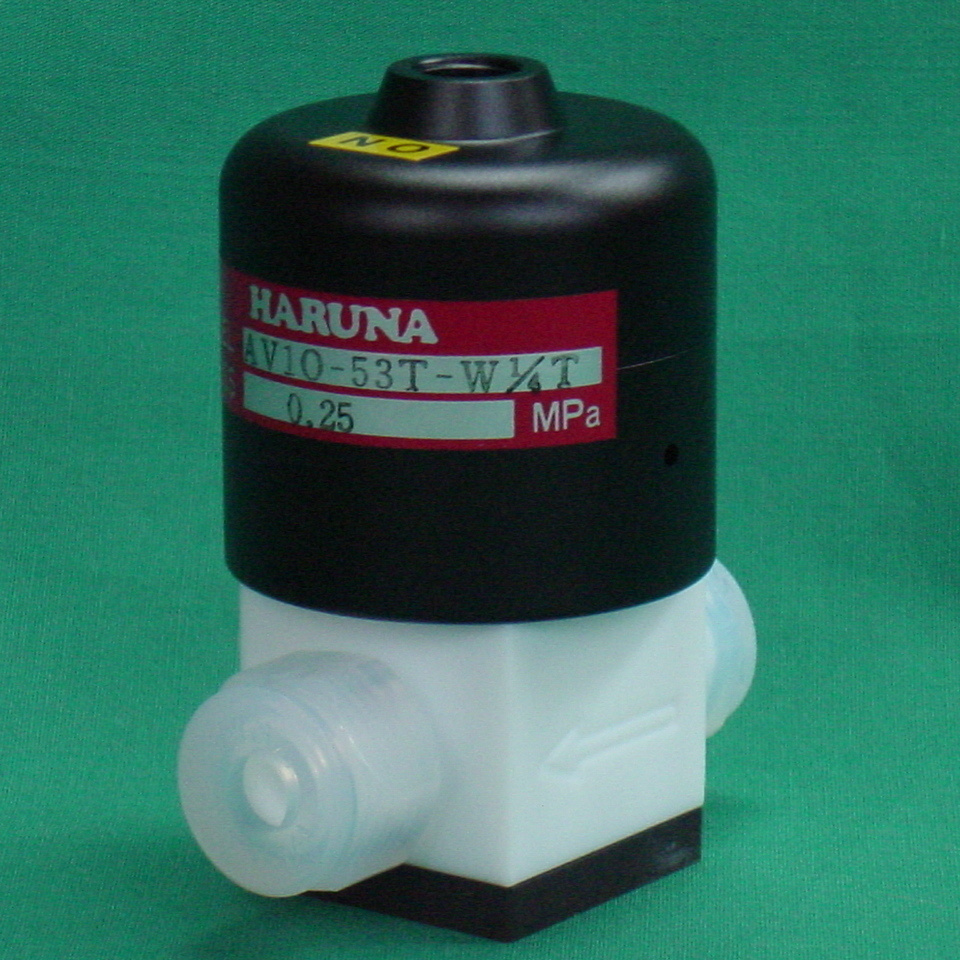

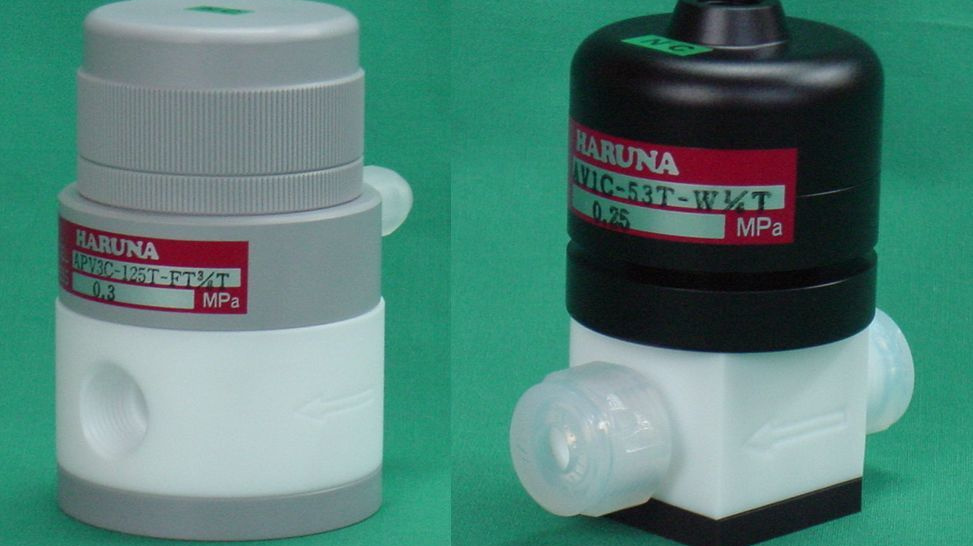

ふっ素樹脂PTFEエアーバルブ (AV/APVシリーズ)

ふっ素樹脂PTFEエアーバルブ
(AV/APVシリーズ)

雰囲気に強い駆動部と、耐薬品性に優れたふっ素樹脂PTFEとの構成バルブです。

~特長~
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・耐薬品性、耐熱性に優れる
・駆動部は硬質塩ビでカバーし、雰囲気の良くない場所にも設置可能
(AV1型のヘッド部はアルマイト製)

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~
・使用温度(流体):0℃~+60℃
・使用温度(周囲):0℃~+60℃
・駆動圧:0.4MPa~0.5MPa
・AV1:静耐圧0.25MPa、オリフィスΦ5mm、CV値0.40
・APV1:静耐圧0.25MPa、オリフィスΦ5mm、CV値0.40
・APV2:静耐圧0.35MPa、オリフィスΦ8mm、CV値0.98
・APV3:静耐圧0.30MPa、オリフィスΦ12mm、CV値2.0
・APV4:静耐圧0.20MPa、オリフィスΦ16mm、CV値3.7
・APV5:静耐圧0.15MPa、オリフィスΦ20mm、CV値5.8
・APV6:静耐圧0.10MPa、オリフィスΦ25mm、CV値9.2



~型式表示~
AV/APV □□ - □ -□□
AV/APV「タイプ」「C or O」-「ダイヤフラム」-「接続」「材質」
・タイプ:1~6
・C or O:C(Normally Closed)、O(Normally Open)
・接続:FM、FT、NPT、W(1/4、3/8、3/4等各種サイズにて)
・ボディ材質:T(PTFE)、P(PVC)
・(例)AV1C-53T-W1/4T、APV3C-125T-FT3/8T


ふっ素樹脂PTFEエアーバルブ (AV/APVシリーズ)

ベローズバルブ

詳細

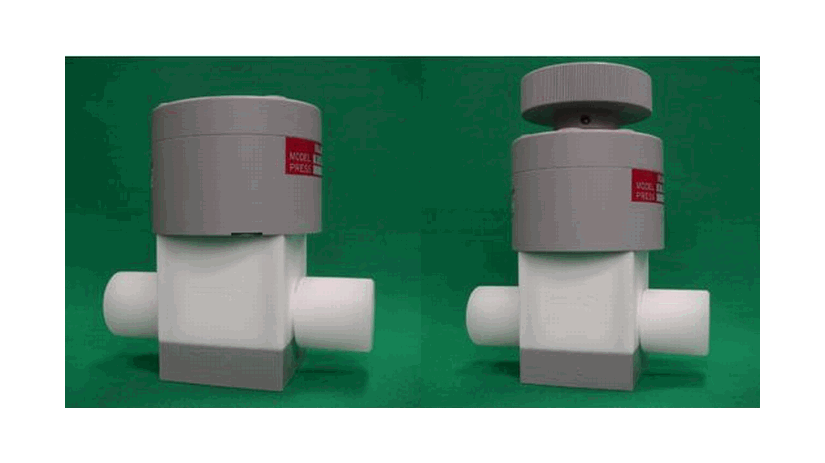

ベローズバルブ

ベローズバルブ

ダイヤフラム部品をベローズに変え、従来のエアーバルブより耐久性を増しています。

~特長~
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・耐薬品性、耐熱性、耐久性に優れる
・高圧での使用が可能
(流体圧力0.25MPa以上の場合は、バイアス圧をかける)
・ディスク部は簡単に交換可能で、安心・長寿命のシール性
・接続部は漏れの心配がない継手一体型
・メンテナンスが簡単
・雰囲気の良くない場所にも設置可能
(常温タイプの駆動部は硬質PVCでカバー)
・耐蝕及び耐熱に優れる
(耐圧タイプの駆動部カバーは金属+4Fコーティング)

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~

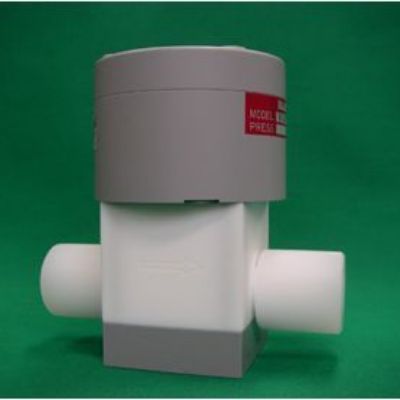

【HVF】2020.11.20時点、カタログ不明な為、内容確認の事
・材質:PTFE(接液部)、PFA(ナット)、PVCなど(非接液部)
・バイアスエアー圧力:0 or 0.2MPa
・使用温度(周囲):0℃~+60℃
・エアー駆動圧力:0.32MPa~0.35MPa

【HVH】2020.11.20時点、カタログ不明な為、内容確認の事
・材質:PTFE(接液部)、PFA(ナット)、PVCなど(非接液部)
・バイアスエアー圧力:0 or 0.2MPa
・使用温度(周囲):0℃~+60℃
・エアー駆動圧力:0.32MPa~0.35MPa



~型式表示~
H □□ - □ B □ □
H「タイプ」「仕様」-「サイズ」B「作動型式」「リミット」
・タイプ:AV(エアーバルブ)、V(手動バルブ)
・仕様:H(耐熱タイプ)、F(常温タイプ)
・サイズ:4(1/4)、6(3/8)、8(1/2)、12(3/4)、16(1)
・作動型式:C(Normally Closed)、O(Normally Open)
・リミット:L(リミット付きバルブのみ記入)
・(例)HAVF-12BCL


ベローズバルブ

トグルバルブ

詳細

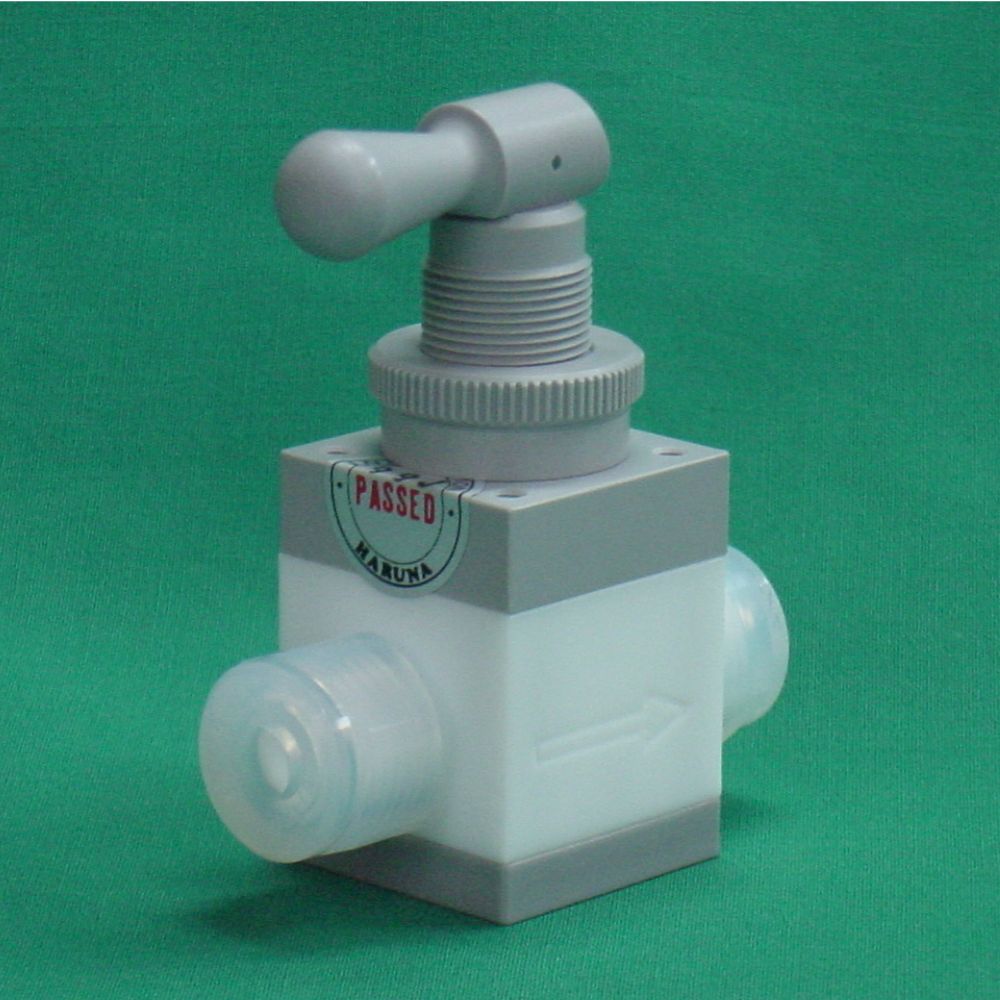

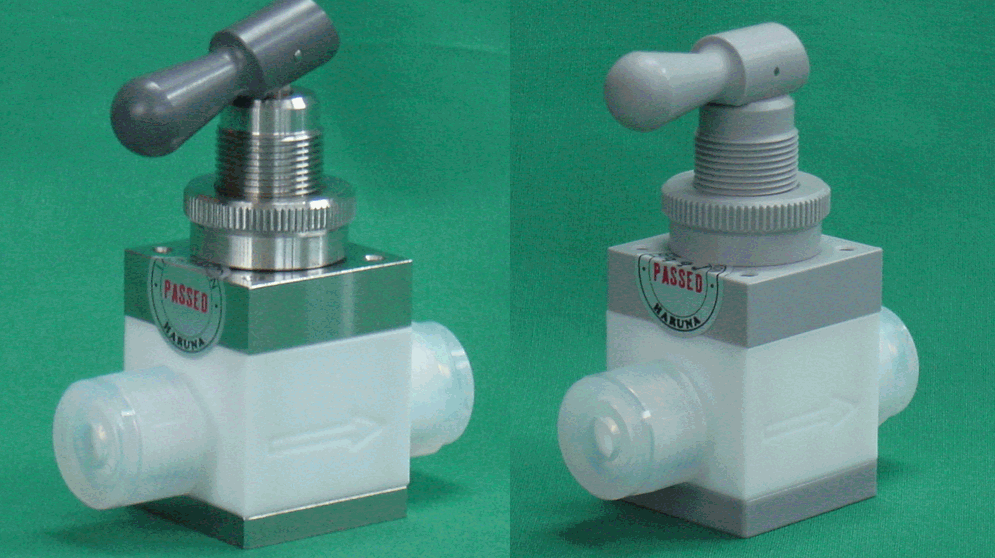

オールふっ素樹脂PTFEトグルバルブ (TV-1シリーズ)

オールふっ素樹脂PTFEトグルバルブ
(TV-1シリーズ)

接液部はすべてふっ素樹脂PTFEを使用した手動バルブです。

~特長~
・接液部はオールふっ素樹脂PTFEで完全耐蝕
・耐薬品性、耐熱性に優れる
・トグル部はPVCまたはSUS製
・バルブボディー部は電磁弁SV3シリーズと共通

~主な用途~
・クロマトグラフ
・高純度システム
・ガス、液体サンプリング装置



~仕様~ 2020.11.20時点、要確認の事
・トグル部材質:SUS+耐熱PVC(TVタイプ)、PVC(TPVタイプ)
・使用温度(液体):0℃~+60℃
・使用温度(周囲):0℃~+40℃
・静耐圧:Max 0.25MPa, Max back 0.15MPa
・オリフィス径:Φ5mm



~型式例~
【接続:外径Φ1/4チューブ】
・TV1-53T-W1/4T
・TPV1-53T-W1/4T

【接続:外径Φ10チューブ】
・TV1-53T-C10T
・TPV1-53T-C10T
・TV1-53T-R10T
・TPV1-53T-R10T

【接続:Φ10×Φ7チューブ】
・TV1-53T-D710T
・TPV1-53T-D710T


オールふっ素樹脂PTFEトグルバルブ (TV-1シリーズ)

~ご注意~
・流れているガスをバルブで閉じる際は、表記の静耐圧よりも20~30%割引いてご使用下さい。バルブが閉じない場合があります。
・図、表の数値は参考値です。
・当サイトの規格は参考例となります。ご要望により多種お受け致します。
・品質改良のため、無断にて仕様を変更する場合がありますのでご了承ください。
